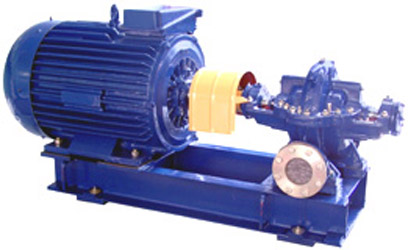

Насосы центробежные нефтянные типа НД

Насосы центробежные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе, предназначенныедля перекачивания незагрязненных механическими примесями нефтепродуктови воды с примесями нефтепродуктов.
Насосы типа НД - центробежный, горизонтальные, одноступенчатые сдвусторонним полуспиральным подводом жидкости к рабочему колесу испиральным отводом.
Корпус насоса имеет разъем в горизонтальном плоскости. Всасывающий инапорный патрубки выполнены в нижней части корпуса, что позволяетпроводить разборку насоса для замены деталей ротора без отсоединениятрубопровода и демонтажа двигателя. Ротор насоса приводится во вращениеэлектродвигателем через упругую втулочно-пальцевую муфту. Опорамиротора служат радильные или радиально-упорные подшипники. Рабочееколесо двустороннего входа, что позволяет в основном, уравновеситьосевые силы.
Для претотвращения протечек по валу применяются торцовые уплотнения.

Перекачиваемая жидкость:
Насосы центробежные двустороннего входа для перекачиваниянефтепродуктов и агрегаты электронасосные на их основе предназначеныдля перекачивания незагрязненных механическими примесями нефтепродуктови воды с примесями нефтепродуктов. Содержание твердых включений вперекачиваемых средах не более 0,2% по массе и размером не более 0,2мм.

Условные обозначения:
Условные обозначения электронасосного агрегата:
Например:
6НДв-Бт-Е У2 ТУ3631-066-05747979-96
где 6- диаметр напорного патрубка в мм, уменьшенный в 25 раз;
НД - насос двустороннего входа
в - высоконапорный; с - средненапорный;
Б -бензиновый; Нм - нефтянной магистральный;
т - одинарное торцовое уплотнение; тд - двойное торцовое уплотнение;
Е - стальной корпус;
У2 - категория размещения;

Условные обозначения, принятые на графических характеристиках:
Q — подача, м3/час;
Н — напор, м;
N — максимальная потребляемая мощность, кВт;
n — частота вращения, об/мин;
 — КПД, %;
— допускаемый кавитационный запас;

Марка агрегата
Подача, м3/час
Напор, м
Частота вращения, об/мин
Потребляемая мощность, кВт
Допускаемый кавитационный запас, м
6НДв-Бт
320
50.00
1450
68.00
5.50
6НДв-Бт-а
300
44.00
1450
60.00
5.70
6НДв-Бт-б
275
39.00
1450
52.00
5.90
8НДв-Нм
630
90.00
1450
230.00
6.50
8НДв-Нм-а
550
82.00
1450
190.00
6.70
8НДв-Нм-б
500
74.00
1450
165.00
6.80
8НДв-Нм
500
38.00
960
78.00
5.00
8НДв-Нм-а
470
33.50
960
70.00
5.50
8НДв-Нм-б
420
30.00
960
52.00
5.70
12НДс-Нм
1250
65.00
1450
290.00
6.00
12НДс-Нм-а
1150
56.00
1450
220.00
6.20
12НДс-Нм-б
1050
48.00
1450
190.00
6.40
12НДс-Нм
800
28.00
960
85.00
5.00
12НДс-Нм-а
750
24.50
960
72.00
5.10
12НДс-Нм-б
700
20.50
960
60.00
5.40
14НДс-Нм
1000
40.00
960
154.00
4.50
14НДс-Нм-а
950
35.00
960
136.00
4.60
14НДс-Нм-б
900
31.00
960
120.00
4.70
Документация для скачивания : Руководство по эксплуатации
