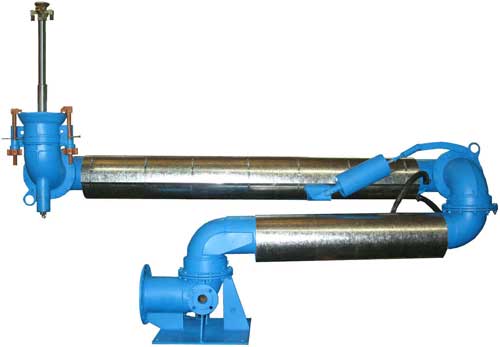

Устройства для подогрева и нижнего слива УСН-200Г; УСН-200ГП
|
Устройства УСН-200Г; УСН-200Г-01; УСН-200ГП; УСН-200ГП-01, (далее по тексту - устройства) предназначены для подогрева и нижнего слива нефти и нефтепродуктов из железнодорожных вагонов- цистерн.
Устройства УСН-200Г; УСН-200Г-01 оборудованы гидромонитором, а устройства УСН-200ГП; УСН-200ГП-01 оборудованы гидромонитором и подогревающей рубашкой для ускорения процесса слива вязких нефтепродуктов.
Устройства могут быть использованы в нефтяной, нефтехимической отраслях промышленности, на нефтебазах, нефтеперерабатывающих заводах и на других объектах, связанных со сливом нефти и нефтепродуктов из железнодорожных вагонов-цистерн.
Климатическое исполнение У или ХЛ, категория размещения 1 по ГОСТ 15150.
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Обозначение устройства |
УСН-200Г-01 |
УСН-200Г |
УСН-200ГП-01 |
УСН-200ГП |
Зона действия, м |
4 |
6 |
4 |
6 |
Диаметр условного прохода, мм |
200 |
Условное давление, МПа (кгс/см2) |
0,6 (6) |
Вязкость подогревающего продукта в напорном трубопроводе гидромонитора, мм2/с (сСт), не более |
72 |
Скорость слива нефтепродуктов, м/с, не более: светлых (темных) |
5,0 (9,0) |
Расчетная пропускная способность нефтепродуктов, м3/час, не более: светлых (темных) |
435 ( 780) |
Время приведения устройства в рабочее положение, мин, не более: |
7,0 |
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более |
50 (5,0) |
*Температура продукта в подогревающей рубашке, °С, не более |
--- |
125 |
** Температура подогревающего продукта в гидромониторе, °С, не более |
125 |
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см2), не более |
1,0(10) |
Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более |
50 |
Назначенный срок службы, лет, не менее |
10 |
Назначенный ресурс
циклов,
не менее |
5000 |
Обслуживающий персонал, чел |
1 |
Давление продукта в подогревающей рубашке, МПа (кгс/см2), не более |
--- |
0,4 (4) |
Присоединительные размеры фланцев по ГОСТ 12820 |
Габаритные размеры в сложенном положении, мм, не более: высота * длина * ширина |
1300 * 2300 * 730 |
1300 * 2800 * 730 |
1300 * 2300 * 750 |
1300 * 2800 * 750 |
Масса, кг, не более: |
225 |
235 |
275 |
285 |
* продукт- пар для устройств в базовом исполнении или другой разрешенный продукт по согласованию с заказчиком. ** подогревающий продукт- аналогичный сливаемому продукту.
|
|
|
