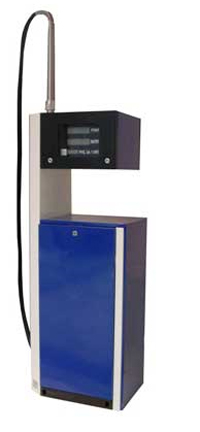

Компактная топливораздаточная колонка с отчетным устройством, поднятым над гидравлическим блоком. Три варианта данной колонки различаются типами отсчетных устройств. «Нара 28-3» и «Нара 28-5» с трех и пяти разрядными отсчетными устройствами индицируют только литры, «Нара 28-16» показывает литры, цену за литр, а также стоимость отпущенного топлива. По желанию устанавливается жидкокристаллические или светодиодные индикаторы.
Колонка «Нара 28-16» 1 КЭД 50-1 ТУ 42 13-006-03467879-98 с электронным отсчетным устройством, электроприводом и дистанционным управлением – предназначена для измерения объема топлива вязкостью от 0,55 до 40сСт при его выдачи в топливные баки транспортных средств. Управление колонкой должно осуществляться дистанционно по последовательному интерфейсу RS-485 или по параллельному интерфейсу от ПДУ или контроллера дистанционного управления.
Колонка изготавливается в исполнении У категории 1 по ГОСТ 15150-69 для работы при температурах воздуха от +50 °С до -40 °С и относительной влажности от 30% до 100% при температуре 25 °С.

Температура выдаваемого топлива должна быть:

• Для бензина от +35 °С до -40 °С
• Для дизельного топлива и керосина от +50 °С до -40 °С (или до температуры помутнения или кристаллизации топлива)

Технические данные:

• Производительность 50+5 л/мин
• Минимальная доза выдачи 2 л
• Класс точности 0,25
• Тонкость фильтрования 20 мкм
• Мощность электродвигателя 0,55кВт
• Напряжение 380 В
• Габаритные размеры: 736х460х2400мм
• Масса 200 кг

Управление:

• В импульсном режиме:

ПДУ – «Сапсан-1-1», «Сапсан – 2-1», «Топаз 103М» Контроллер – «Сапсан-2-3», «Доза-У-2.1» - 1 канал, «Топаз 103МК»

• В интерфейсном режиме:

Контроллер – ККС с RS-485 протокол 2.0, «Доза-У-2.1», - RS-485, «Топаз 103 МК1»
