Анодный заземлитель АЗМ-3Х используется в качестве малорастворимого заземлителя в системах катодной защиты подземных сооружений.

Анодные заземлители типа АЗМ-3Х используются в системах антикоррозионной катодной защиты в грунтах высокой коррозийной активности и в морской воде. На заземлителе создается положительный потенциал, в результате чего скорость коррозии защищаемого подземного сооружения значительно снижается.

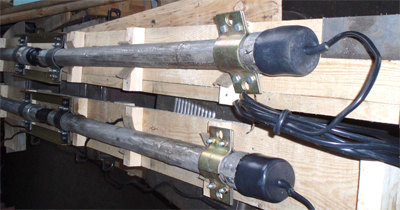

Анодный заземлитель АЗМ-3Х

Заземлитель АЗМ-3Х представляет собой отливку из коррозионно-стойкого сплава, снабженную специальным проводом с медной жилой в усиленной изоляции, а также герметизированной муфтой для присоединения к магистральному кабелю станции катодной защиты.

Заземлители предназначены для работы во всех климатических зонах, в грунтах любой коррозийной активности, в пресной и морской воде, при температуре окружающей среды от 0 до 40ºС (заземлители должны устанавливаться ниже глубины промерзания грунта в данном регионе).

Наиболее рационально использовать заземлители в средах высокой и средней коррозийной активности при удельном сопротивлении грунта до 100 Ом*м

В отличие от аналогов, срок службы описываемого заземлителя сравним со сроком службы трубопровода и может достигать 30 и более лет.

Продукты коррозии сплава анода имеют высокую электропроводность, что не приводит к увеличению сопротивления растеканию тока анод - грунт в процессе эксплуатации.

Надежная конструкция контактного узла "МАГ-К". Место контакта заглублено в тело электрода и полностью изолировано химически стойким компаундом от воздействия агрессивной среды прианодного пространства.

Для изоляции кабельных соединений используются герметизированные муфты, значительно облегчающие монтаж заземлителей в трассовых условиях

Технические характеристики анодных заземлителей АЗМ-3Х

Электрод заземлителя отливается из железно-кремниевого сплава (ферросилида) марки ЧС-15 ГОСТ 7769-86 (содержание кремния 14,5%). Для повышения коррозийной стойкости заземлителя в грунтах с высоким содержанием хлоридов и в морской воде в состав сплава добавляется около 4,5% хрома.

Механические свойства сплава

предел прочности при растяжении, МПа	50-80
предел прочности при изгибе, МПа	140-200
Линейные размеры заземлителя:
длина заземлителя, мм	1510
длина рабочей части электрода, мм	1440
наибольший диаметр, мм	130
диаметр рабочей части электрода, мм	65
площадь рабочей поверхности, кв дм	30
масса заземлителя см проводом, не более, кг	35
сечение жилы провода, кв мм	6
максимальный рабочий ток на 1 электрод, А	5
средний ресурс, Ампер-лет	50

Анодная растворимость сплава зависит от среды, в которой работает заземлитель, и плотности тока, и составляет от 0,1 до 0,5 кг/А в год.

Окружающая среда	Плотность тока А/кв дм	Растворимость кг/А в год
Грунты средней агрессивности	0,1-0,3	0,15
Грунты высокой агрессивности	0,1-0,5	0,50
Пресная вода	0,1-0,3	0,15
Соленая вода	0,1-0,5	0,50
Сухая коксовая засыпка	0,1-0,5	Ничтожно мала
Влажная коксовая засыпка	0,1-0,5	0,1

Основные компоненты сплава анодного заземлителя АЗМ-3Х

Название	Содержание, %
Кремний	14,5
Хром	4,5
Марганец	0,75
Углерод	0,9
Фосфор	0,1
Сера	0,07
Алюминий	0,2
Прочие	не более 0,3
Железо	остальное
