Применяется для измерения избыточного давления агрессивного газа (аммиака).
ГОСТ 2405-88
Описание

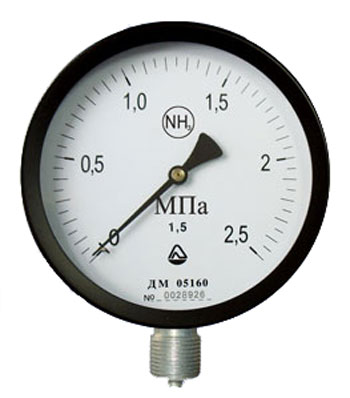

Манометры для аммиака на циферблате имеют обозначение NH3.
Корпус - сталь,окрашенная в черный цвет.
Стекло - техническое.
Механизм - аммиакоустойчивый сплав.
Степень защиты - ІР40.
Эксплуатация в диапазоне от -40 до 70 °С.
диаметр корпуса, мм |
диапазон показаний избыточного давления |
класс точн. |
резьба штуцера |
кПа |
МПа |
160 |
от 0 до 100
от 0 до 160
от 0 до 250
от 0 до 400
от 0 до 600 |
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16 |
1,5 |
М20Х1,5 |
Пример обозначения: Мановакуумметр ДМ 05160 - (0 -100 кПа) - 1,5 - NH3
|
