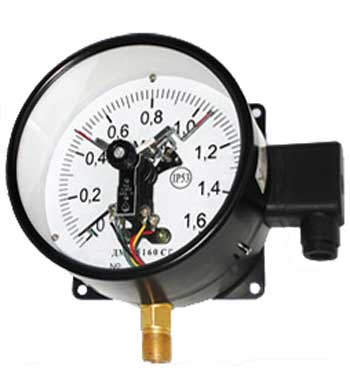

Манометры ДМ Сг 05 сигнализирующие применяется для измерения избыточного давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
ГОСТ 2405-88
Описание
Корпус - сталь, окрашенная в черный цвет.
Стекло - техническое.
Механизм - медно-латунный сплав.
Степень защиты - ІР53.
Эксплуатация в диапазоне от -40 до 70 °С.
диаметр корпуса, мм |
диапазон показаний избыточного давления |
класс точн. |
резьба штуцера |
кПа |
МПа |
160 |
от 0 до 100
от 0 до 160
от 0 до 250
от 0 до 400
от 0 до 600 |
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40 |
1,5 |
М20Х1,5 |
Сила тока - не более 1А.
Напряжение - не более - 220, ~380 V.
Мощность - не более 30 W.
Сигнализирующее устройство с магнитным поджатием контакта.
Пример обозначения: Манометр ДМ Сг 05160 - 1 МПа - 1,5
|
