Дискретные сигнализаторы уровня СУ1

Запросить цену

Сигнализаторы серии СУ1 обеспечивают контроль уровня электропроводных и неэлектропроводных жидких сред (нефть, нефтепродукты, масло, вода и другие).

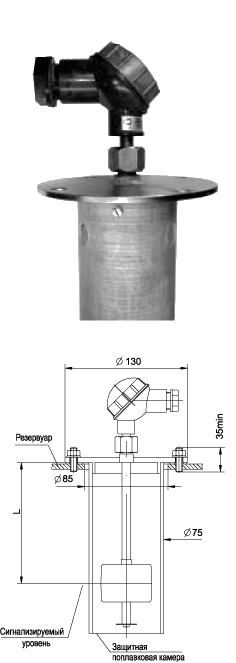

Датчики ДС100 для контроля дискретных значений уровня жидкостей
Датчики ДС-100 предназначены для сигнализации заданных технологических и аварийных значений уровня жидкости в различных резервуарах и емкостях: сборниках нефти, маслобаках, технологических приямках, резервуарах хранения. Датчики могут отличаются конструкцией фланца (по умолчанию поставляется фланец диаметром 130 мм), общей длиной (не более 1,5 м), наличием поплавковой камеры. При наличии требований по взрывобезопасности датчики используются совместно с преобразователем ПВ-СУ1 и имеют маркировку взрывозащиты 0ExiaIIBT3. При включении в схему управления блока контроля БК-СУ1 обеспечивается подача светозвуковых сигналов персоналу и автоматическое управление насосами или иным силовым оборудованием.

Особенности

  1. Подключение кабеля через кабельный ввод на клеммный соединитель способом под «винт».
  2. Для защиты датчика может использоваться стеклопластиковая поплавковая камера, препятствующая образованию инея на поплавке при перепадах температуры.
  3. Поплавок выполнен из материала, устойчивого к поглощению нефтепродуктов и допускает очистку водой при температуре 100 °С.

Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с параметрами: 0,2 А; 50 В; 10 Вт.
  2. Условия эксплуатации: температура от минус 40°С до 65°С (кратковременно при очистке до 100 °С), влажность до 100 %.
  3. Погрешность срабатывания датчика: ± 3 мм.
  4. Варианты крепления на объекте контроля:
    - с помощью шпилек на крышу резервуара;
    - через проставку 100 мм на ответный фланец.
  5. Срок службы: 12 лет.

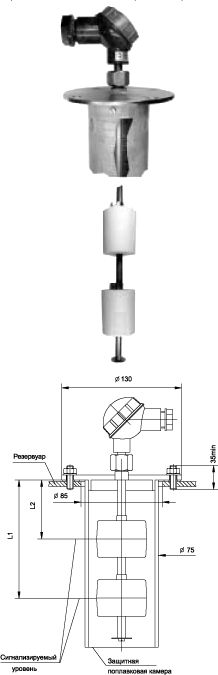

Датчики ДС101 для контроля переполнения резервуара

Датчики ДС-101 предназначены для контроля пред-максимального (90 %) и максимального (95 %) уровня жидкости в резервуарах хранения. Обеспечивают выполнение требований пожарной безопасности АЗС и резервуарных парков в части предупреждения переполнения резервуаров с нефтепродуктами. Датчики могут отличаются конструкцией фланца (по умолчанию постав-ляется фланец диаметром 130 мм), общей длиной (не более 1,5 м), наличием поплавковой камеры. При наличии требований по взрывобезопасности используются совместно с преобразователем ПВ-СУ1 и имеют маркировку взрывозащиты 0ExiaIIBT3. При включении в схему управления блока БК-СУ1 обеспечивается подача светозвуковых сигналов персоналу и автоматическое прерывание наполнения резервуара путем отключения насоса.

Особенности

  1. Подключение кабеля через кабельный ввод на клеммный соединитель способом под «винт».
  2. Для защиты датчика может использоваться стекло-пластиковая поплавковая камера, препятствующая образованию инея на поплавках при перепадах температуры.
  3. Датчик допускает очистку с исполь- зованием воды при температуре 100 °С.

Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с параметрами: 0,2 А; 50 В; 10 Вт.
  2. Рабочая температура: температура от минус 40°С до 65°С (кратковременно при очистке до 100 оС), влажность до 100 %.
  3. Погрешность срабатывания датчика:±3 мм.
  4. Минимальное расстояние между точками контроля (разность L1 и L2): 100 мм.
  5. Варианты крепления на объекте контроля:
    - с помощью шпилек на крышу резервуара;
    - через проставку 100 мм на ответный фланец.
  6. Срок службы: 12 лет.

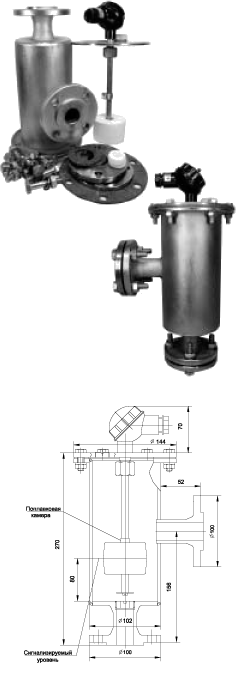

ДС-СУ1-01 - датчик контроля скорости утечек насосного оборудования

Предназначен для контроля предельной скорости утечек нефти через торцевые уплотнения в магистральных и подпорных насосных агрегатах. В комплекте с преобразователем ПВ-СУ1 обеспечивается уровень взрывозащиты «0» («особо взрывобезопасное оборудование») и вид взрывозащиты «искробезопасная электри-ческая цепь» уровня «ia» по ГОСТ Р 51330.10-99 (МЭК 60070-11-98). Принцип действия датчика заключается в том, что при превышении скорости притока нефти из трубопровода утечек над скоростью стока ее через калиброванное отверстие сменной шайбы, уровень нефти в поплавковой камере повышается, поплавок перемещается вверх и магнит замыкает герконовые контакты.

Особенности

  1. Датчик разработан как штатный для насосного оборудования нефтеперекачи- вающих станций.
  2. Комплект поставки включает сменные шайбы, а также принадлежности, необходимые для монтажа датчика на объекте: ответные фланцы под сварку, прокладки и необходимый крепеж.
  3. Датчик допускает очистку (промывку) камеры с помощью воды при температуре 100 °С.

Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с параметрами: 0,2А; 50В; 10 Вт.
  2. Расстояние от дна поплавковой камеры до точки срабатывания: 80 ± 3 мм при подъеме уровня жидкости с плотностью 690 кг/м3.
  3. Условия эксплуатации: температура от минус 40°С (специсполнение от минус 60°С) до 65°С (кратковременно при очистке до 100°С), давление – нормальное атмосферное.
  4. Вес датчика в сборе с поплавковой камерой и ответными фланцами: не более 6 кг.
  5. Внутренний диаметр ответного фланца: 33 мм.
  6. Материал камеры: сталь с антикоррозийным покрытием Ц15Хр. Внутренняя поверхность дополнительно защищена эпоксидной эмалью.
  7. Срок службы: 12 лет.

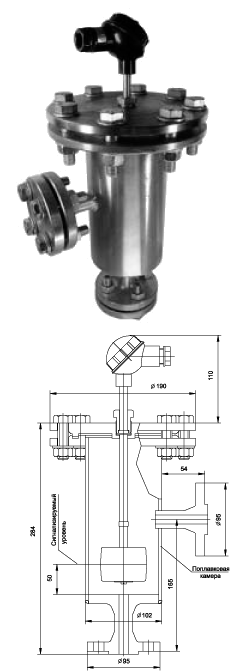

ДС-СУ1-02 - датчик контроля уровня залива насосного оборудования

Предназначен для контроля уровня залива рабочей жидкости в магистральных и подпорных насосных агрегатах с рабочим давлением до 10 кг/см2. В комплекте с преобразователем ПВ-СУ1 обеспечивает уровень взрывозащиты «0» («особовзрывобезопасное оборудование») и вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ Р 51330.10-99 (МЭК 60070-11-98). Включает две модификации: в первой (основной) функция коммутации достигается при снижении уровня рабочей жидкости, во второй (дополнительной) - при возрастании.

Особенности

  1. Датчик разработан как штатный для насосного оборудования нефтеперека- чивающих станций.
  2. Комплект поставки включает принадлеж- ности, необходимые для монтажа датчика на объекте: ответные фланцы, прокладки и крепеж.
  3. Конструкция датчика и материал поплавка рассчитаны на давление до 16 атм.


Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакты с параметрами: 0,2 А; 50 В; 10 Вт.
  2. Расстояние от дна поплавковой камеры до точки срабатывания: 50 ± 3 мм при снижении уровня жидкости с плотностью 690 кг/м3.
  3. Условия эксплуатации: температура от минус 40°С (специсполнение от минус 60°С) до 65°С (кратковременно при очистке до 100 °С), рабочее давление – 10 кг/см2.
  4. Вес датчика в сборе с поплавковой камерой и ответными фланцами: не более 12 кг.
  5. Внутренний диаметр ответного фланца: 19 мм.
  6. Материал камеры: сталь с антикор- розийным покрытием Ц15Хр.
  7. Внутренняя поверхность дополнительно защищена эпоксидной эмалью.
  8. Срок службы: 12 лет.

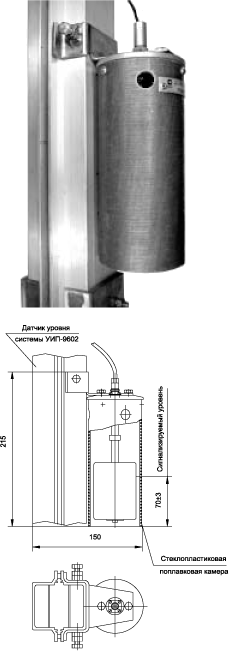

ДС-СУ1-03 - датчик нижнего предельного уровня, перемещаемый по несущей штанге

Датчик предназначен для контроля минимального уровня нефтепродуктов в резервуарах хранения. Разработан как штатный для системы коммерческого учета УИП-9602 и при совместном с ней использовании не требует дополнительных элементов крепления. При самостоя-тельном использовании необходимо размещение на резервуаре узла крепления, состоящего, как правило, из фланца с кабельным выводом и клеммной коробкой и несущей штанги на основе трубы диаметром 3/4 дюйма или профиля. При наличии требований по взрыво-безопасности датчик используется совместно с преобразо-вателем ПВ-СУ1 и имеет маркировку взрывозащиты 0ExiaIIBT3.

Особенности

  1. Датчик может свободно передвигаться в пределах высоты взлива нефтепродуктов в резервуаре.
  2. При использовании с датчиком верхнего предельного уровня ДС-СУ1-04 возможно построение аварийной системы защиты от перелива резервуара и «сухого хода» насосов.
  3. Для защиты датчика применяется стеклопластиковая поплавковая камера, препятствующая образованию инея на поплавке при перепадах температуры.


Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с рабочими параметрами: 0,2А; 50В; 10 Вт.
  2. Уровень срабатывания от торца поплавковой камеры: 70 ± 3 мм при снижении уровня жидкости с плотностью 690 кг/м3.
  3. Гистерезис срабатывания: не более 10 мм.
  4. Условия эксплуатации: температура от минус 40°С до 65°С (кратковременно при очистке до 100 °С), влажность до 100 %.
  5. Габариты датчика: диаметр 75 х 215 мм.
  6. Длина кабеля определяется заказом.
  7. Срок службы: 12 лет.

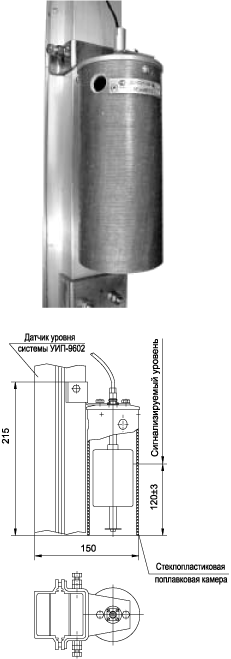

ДС-СУ1-04 - датчик верхнего предельного уровня, перемещаемый по несущей штанге

Датчик предназначен для контроля максимального уровня нефтепродуктов в резервуарах хранения. Разработан как штатный для системы коммерческого учета УИП-9602 и при совместном с ней использовании не требует дополнительных элементов крепления. При самостоятельном использовании необходимо размещение на резервуаре узла крепления, состоящего, как правило, из фланца с кабельным выводом и клеммной коробкой и несущей штанги на основе трубы диаметром 3/4 дюйма или профиля. При наличии требований по взрыво-безопасности датчик используется совместно с преобразо-вателем ПВ-СУ1 и имеет маркировку взрывозащиты 0ExiaIIBT3.

Особенности

  1. Датчик может свободно передвигаться в пределах высоты взлива нефтепродуктов в резервуаре.
  2. При использовании с датчиком нижнего предельного уровня ДС-СУ1-03 возможно построение аварийной системы защиты от перелива резервуара и «сухого хода» насосов.
  3. Для защиты датчика применяется стеклопластиковая поплавковая камера, препятствующая образованию инея на поплавке при перепадах температуры.

Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с рабочими параметрами: 0,2А; 50В; 10 Вт.
  2. Уровень срабатывания от торца поплавковой камеры: 120 ± 3 мм при подъеме уровня жидкости с плотностью 690 кг/м3.
  3. Гистерезис срабатывания: не более 10 мм.
  4. Условия эксплуатации: температура от минус 40°С до 65°С (кратковременно при очистке до 100 °С), влажность до 100 %.
  5. Габариты датчика: диаметр 75 х 215 мм.
  6. Длина кабеля определяется заказом.
  7. Срок службы: 12 лет.

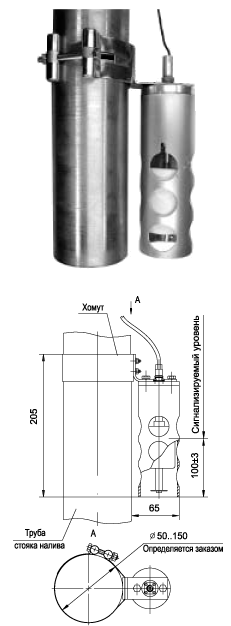

ДС-СУ1-04СН - датчик верхнего предельного уровня для стояков налива

Предназначен для сигнализации предельного уровня нефтепродуктов при заполнении авто- и железнодорожных цистерн с использованием стояков налива. Датчик крепится на стояке налива с помощью хомута из нержавеющей стали. Подключение к системе управления с помощью кабеля с разъемным соединением на датчике. Кабель может быть дополнительно защищен металло-руковом. В комплекте с преобразователем ПВ-СУ1 обеспечивает уровень взрывозащиты «0» («особовзрыво- безопасное оборудование») и вид взрывозащиты «искро-безопасная электрическая цепь» уровня «ia» по ГОСТ Р51330.10-99 (МЭК 60070-11-98).

Особенности

  1. Узел крепления надежно фиксирует датчик, в то же время позволяет оперативно передвигать его по стояку налива.
  2. Металлическая поплавковая камера защищает поплавок от механических воздействий.
  3. Конструкция датчика обеспечивает простой способ сквозного контроля работоспособности датчика, а также очистки подвижных частей.

Технические данные

  1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с рабочими параметрами: 0,2А; 50 В; 10 Вт.
  2. Уровень срабатывания от торца поплавковой камеры: 100 ± 3 мм при подъеме уровня жидкости с плотностью 690 кг/м3.
  3. Гистерезис срабатывания: не более 10 мм.
  4. Условия эксплуатации: температура до 65°С (кратковременно при очистке до 100°С), влажность до 100 %.
  5. Габариты датчика: диаметр 60 х 205 мм.
  6. Диаметр хомута определяется заказом и может быть выбран из диапазона 50…150мм.
  7. Длина кабеля определяется заказом.
  8. Срок службы: 12 лет.

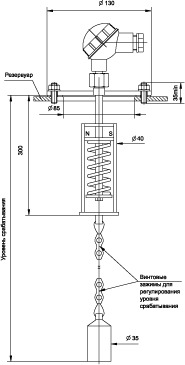

ДС-100ПТ - датчик контроля переполнения резервуаров с понтоном

Предназначен для контроля предельного уровня заполнения резервуаров с понтоном. Состоит из фланца Ж130 мм, клеммной коробки и направляющей трубки с встроенными герконами, на которой расположена пружина с магнитом. В исходном состоянии пружина находится в сжатом состоянии под действием груза, закрепленного на тросе. При достижении понтоном уровня, на котором закреплен груз, пружина разжимается, магнит перемещается вверх и вызывает замыкание герконовых контактов. При наличии требований по взрывобезопасности датчик используется совместно с преобразователем ПВ-СУ1 и имеет маркировку взрывозащиты 0ExiaIIBT3.

Особенности

  1. Предельный уровень заполнения резервуара может оперативно меняться на объекте контроля путем изменения длины троса.
  2. Применение тройного резервирования путем параллельного включения датчиков позволяет обеспечить требования безопасности, предъявляемые норматив- ными документами к эксплуатации резервуаров с понтонами.
  3. Конструкция датчика обеспечивает простой способ сквозного контроля работоспособности датчика, а также очистки подвижных частей.

Технические данные

  1. Выходной сигнал - магнитоуправляемый замыкающий герконовый контакт с рабочими параметрами: 0,2А; 50В; 10 Вт.
  2. Погрешность установки уровня: ± 5 мм.
  3. Условия эксплуатации: температура до 65°С (кратковременно при очистке до 100°С), влажность до 100 %.
  4. Габариты датчика: диаметр 50 х 300 мм.
  5. Варианты крепления на объекте контроля: - непосредственно на резервуар на 4-е шпильки;
    - через проставку 100 мм на ответный фланец.
  6. Срок службы: 12 лет.

Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов (Утверждены Гостехнадзором в сентябре 2000г.)
п. 8.3.1. Прибора контроля уровня должны обеспечить оперативный контроль (местный и дистанционный) уровня нефтепродукта.
Максимальный уровень продукта должен контролироваться сигнализаторами уровня, предающими сигнал на отключение насосного оборудования. В резервуарах с плавающей крышей или понтоном следует установить на равных расстояниях не менее трех сигнализа- торов уровня, работающих параллельно.

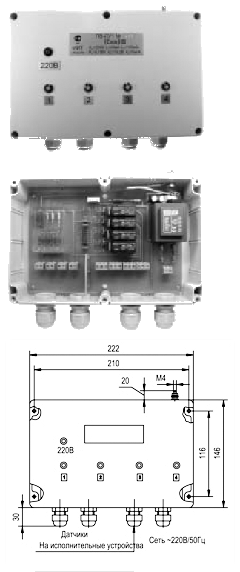

ПВ-СУ1 - преобразователь вторичный для обеспечения взрывозащиты контактных датчиков

Предназначен для совместной работы с различными типами контактных датчиков, в том числе с ДС-100/101, ДС-СУ1-01/02/03/04. Преобразователь выполняет функции барьера взрывозащиты датчиковых цепей, а также формирует выходные релейные сигналы. В комплекте с преобразователем ПВ-СУ1 для контактных датчиков обеспечивается уровень взрывозащиты «0» («особовзрывобезопасное оборудование») и вид взрыво-защиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ Р 51330.10-99 (МЭК 60070-11-98).

Особенности

  1. Четыре независимых канала.
  2. Невысокая стоимость в расчете на один защищаемый канал.
  3. Питание 220 В, гальваническое разделение входных, выходных цепей и цепей питания.
  4. Не требует жесткого винтового соединения с шиной заземления.
  5. Высокая помехоустойчивость входных цепей из-за использования токового опроса датчиков 0/6 мА.
  6. Выход в виде «сухого» перекидного контакта реле по каждому каналу.
  7. Поликарбонатный корпус с защитой до IP65, допускается использование вне помещений.

Технические данные

  1. Параметры нагрузки: 1 А; 250 В; 100 Вт.
  2. Напряжение питания: 220В ± 15 %; 50 Гц.
  3. Расстояние при подключении:
    - датчик–преобразователь: до 500 м;
    - преобразователь–нагрузка: до 100 м.
  4. Условия эксплуатации:
    температура – от минус 40°С (специсполнение от минус 60°С) до 65°С;
    влажность до 100% без конденсации влаги.
  5. Габариты корпуса: 222х146х70 мм.
  6. Вес: не более 2 кг.
  7. Гарантийный срок эксплуатации: 3 года.
  8. Срок службы: 12 лет.

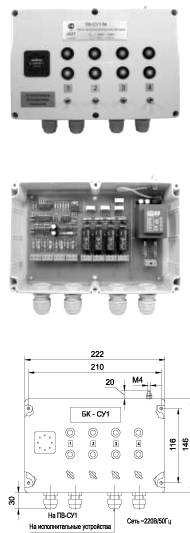

БК-СУ1 - блок световой и звуковой сигнализации для контроля состояния контактных датчиков

Предназначен для контроля состояния контактных датчиков различного типа. При отсутствии требований по взрывозащите может подключаться непосредственно к датчикам ДС-100/101, ДС-СУ1-01/02/03/04, при исполь-зовании датчиков во взрывоопасной зоне подключение осуществляется через преобразователь ПВ-СУ1. Срабаты-вание датчика вызывает включение встроенных световой и звуковой сигнализации, а также переключение контактов соответствующего силового реле. Выключение звука и при необходимости возврат в исходное состояние контактов реле с помощью переключения соответствующего тумблера.

Особенности

  1. Четыре независимых канала.
  2. Питание 220 В, гальваническое разделение входных, выходных цепей и цепей питания.
  3. Сверхяркие красные мигающие светодиодные индикаторы срабатывания по каждому каналу.
  4. Зеленые светодиодные индикаторы исправности входной линии связи по каждому каналу.
  5. Высокая помехоустойчивость входных цепей из-за использования токового опроса датчиков 0/6 мА.
  6. Силовой выход в виде «сухого» перекидного контакта реле.
  7. Поликарбонатный корпус с защитой до IP65, допускается использование вне помещений.

Технические данные

  1. Параметры подключаемой нагрузки: 12 А; 250 В; 2500 Вт
  2. Напряжение питания: 220 В ± 15 %, 50 Гц.
  3. Расстояние при подключении:
    - датчик или ПВ-СУ1 – БК-СУ1: до 500 м;
    - БК-СУ1 – нагрузка: до 100 м.
  4. Условия эксплуатации:
    - температура – от минус 40°С до 65°С;
    - влажность до 100% без конденсации влаги.
  5. Габариты корпуса: 222х146х70 мм.
  6. Вес: не более 2 кг.
  7. Гарантийный срок эксплуатации: 3 года.
  8. Срок службы: 12 лет.
Документация для скачивания : Руководство по эксплуатации.pdf
