Протекторную защиту рекомендуется применять для трубопроводов, проложенных в грунтах высокой коррозийной ответственности (по ГОСТ 9.602-89, ГОСТ Р 51164-98 - взамен ГОСТ 25812-83) в зонах опасного воздействия блуждающих токов, а также в грунтах, в которых обнаружены коррозионные поражения внешней поверхности трубы.

Первоочередными объектами для подключения к системе протекторной защиты являются трубопроводы или участки трубопроводов:

• в местах с ранимой экологией, где порывы недопустимы;
• в болотистых и других труднодоступных метах, где оперативное обнаружение и ликвидация порывов затруднены;
• на переходах через водоемы, железные дороги, автомагистрали;
• располагающиеся на территории промышленных предприятий.

Разнообразие условий грунта, параметров трубопроводов и состояния наружного изоляционного покрытия диктует необходимость применения различных схем протекторной защиты с целью минимизировать затраты при заданной эффективности.

По сравнению с типовыми, протектор ПМ-15-80 имеет следующие преимущества:

• возможность работы протяженного протектора в грунтах с высоким сопротивлением (более 50 Ом/м);
• большее поле защиты, создаваемое одним протектором;
• удобство установки (в траншею параллельно трубопроводу);
• отсутствие аналогов в России;
• удобство пакетирования и транспортировки.


Необходимо отметить высокую эффективность защиты днищ резервуаров от грунтовой коррозии. Коэффициент полезного действия протектора ПМ-15-80, по данным ООО «Протектор» г. Бугульма, составляет 95%. На сегодняшний день 94 резервуара в АО «Татнефть» защищено магниевыми протекторами ПМ-15-80.

Стоимость установки протекторной защиты не превышает 5% от общей стоимости всего трубопровода. Однако, на сегодняшний день, это один из наиболее технологичных способов защиты от коррозии стальных частей трубопроводов.

Характеристики протектора ПМ-15-80

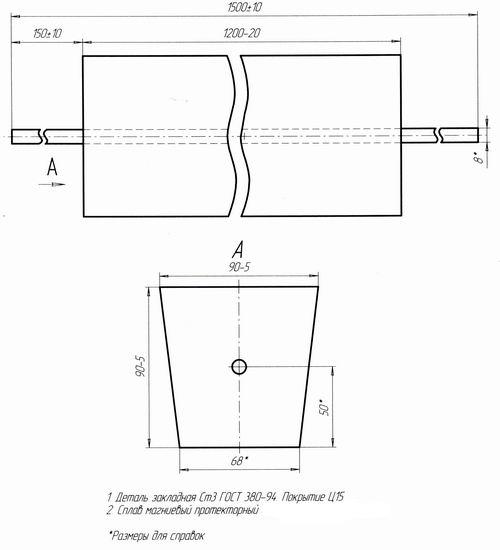

Чертежи

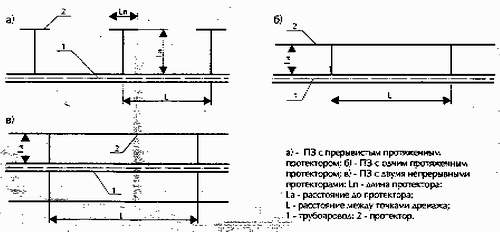

Протяженный протектор укладывается вдоль трубопровода в одну траншею. Существует три схемы установки протекторной защиты для ПМ-15-80:

• с прерывистым протяженным протектором;
• с одним непрерывным протектором;
• с двумя непрерывными протекторами.

(Разработчик - ТатНИПИ нефть)

ТатНИПИнефть разработана схема протекторной защиты днищ вертикальных стальных резервуаров типа РВС, любого назначения, от грунтовой коррозии.

Протекторная защита днища РВС осуществляется с помощью протекторных групп, равномерно размещенных по окружности радиусом на 3-5 м больше, чем радиус РВС. Протекторные стержни в группах размещают вертикально в шурфах. Для защиты днищ РВС могут быть использованы как ПМ-15-80, так и ПМ-10У и ПМ-20У.
