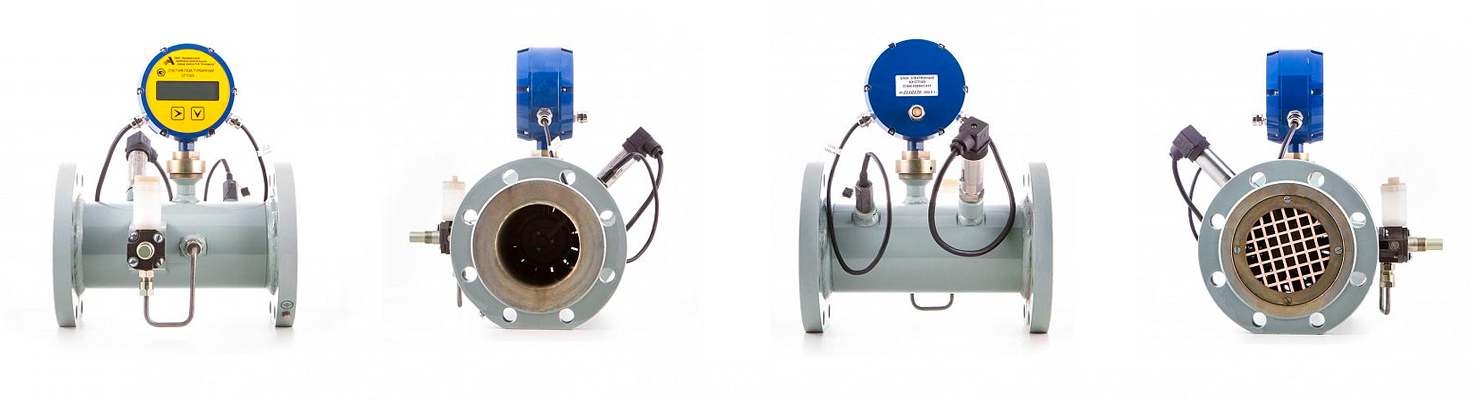

Счетчик газа СГТ16Э

Запросить цену

Счетчики газа турбинные СГТ16Э предназначены для измерения объема неагрессивного неоднородного по химическому соcтаву природного газа по ГОСТ 5542-87, воздуха, азота и других неагрессивных газов с плотностью не менее 0,67 кг/м3, а также для измерения температуры и давления с целью пересчета измеренного объема к условиям по ГОСТ 2939-63.

Область применения:

Учет (в том числе при коммерческих операциях) объема газа, при плавно меняющихся потоках, в установках промышленных и коммунальных предприятий, в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектах.

Счетчик может устанавливаться во взрывоопасных зонах класса В-1б согласно ПУЭ «Правила устройства электроустановок» (глава 7.3), в которых возможно в случае аварий или неисправностей образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категории IIА группы Т4 по ГОСТ Р 51330.0.

Вид климатического исполнения счетчика УХЛ.3* по ГОСТ 15150 при температуре окружающей среды от минус 40 до плюс 60°С; относительная влажность воздуха до 95 % при температуре плюс 25 °С и более низких температурах без конденсации влаги.

Межповерочный интервал счетчика — 4 года.
Срок службы счетчика — 12 лет.

Технические характеристики

"Счетчик выполняет свои функции и обеспечивает заданные параметры в диапазоне расходов согласно таблице 1 при избыточном давлении измеряемого газа от 2200 Па до 1,2 МПа (от 0,0220 кгс/см2 до 12 кгс/см2).

Таблица 1

Условное обозначение счетчика Расход, м3/ч
Qmin:Qmax
Порог чувствитель-
ности, м3/ч, не более
Диаметр условного прохода (Ду), мм
максималь-
ный (Qmax)
минималь-
ный (Qmin)
СГТ16Э-100,
СГТ16Э-100-К
100
5
1:20
3
50
СГТ16Э-250,
СГТ16Э-250-К
250
5
1:50
3,75
80
СГТ16Э-400,
СГТ16Э-400-К
400
8
1:50
6,0
100
СГТ16Э-650,
СГТ16Э-650-К
650
12,5
1:50
10
100
СГТ16Э-800,
СГТ16Э-800-К
800
16
1:50
12,5
150
СГТ16Э-1000,
СГТ16Э-1000-К
1000
20
1:50
16
150
СГТ16Э-1600,
СГт16Э-1600К
1600
32,5
1:50
25
200
СГТ16Э-2500,
СГТ16Э-2500-К
2500
50
1:50
40
200

"Пределы допускаемой относительной погрешности измерений объема (до проведения коррекции): ±1,0%.

"Потеря давления на счетчике при максимальном расходе не более 1800 Па (180 мм вод. ст).

"Диапазон измерений температуры измеряемого газа от минус 23 до плюс 67 °С.

"Пределы допускаемой абсолютной погрешности измерений температуры ±0,5 °С.

Диапазон измерений абсолютного давления и погрешность измерения абсолютного давления обеспечиваются входящим в состав счетчика датчиком давления СДВ. Количество диапазонов и верхние пределы измерений давления в каждом диапазоне приведены в таблице 2.

Таблица 2

Условное обозначение счетчика
Верхний предел измеряемых СДВ давлений (диапазон измерений), МПа
первого
диапазона
второго
диапазона
третьего
диапазона
СГТ16Э-Qmax-К1,6
1,6
1,0
0,6
СГТ16Э-Qmax-K0,6
0,6
0,4
0,25

Переключение с одного поддиапазона измерения давления на другой (при изменении давления в трубопроводе) происходит автоматически.

"Пределы допускаемой приведенной погрешности измерений абсолютного давления в каждом диапазоне равны ±0,25 %.

"Пределы допускаемой относительной погрешности измерений объема, приведенного к условиям по ГОСТ 2939: ±1,5 %.

"Пределы допускаемой относительной погрешности измерений текущего времени и времени наработки ±0,1 %.

"Питание счетчика осуществляется от внутреннего литиевого источника постоянного тока номинальным напряжением 3,6 В. Возможно подключения внешнего источника постоянного тока (блока питания БПЭК-02) напряжением (8,5±0,5) В.

"Мощность, потребляемая счетчиком, от внешнего источника не более 0,9 ВА.

"Счетчик предназначен для непрерывного режима работы.

"Счетчик герметичен при избыточном давлении измеряемого газа до 1,6 МПа (16 кгс/см2).

"Счетчик выдерживает испытания на прочность при избыточном давлении воды 2,4 МПа (24 кгс/см2). Максимальное давление, которое выдерживает СДВ, указано в его паспорте. ¨Масса счетчика: от 5 до 47 кг

"Ток. Потребляемый счетчиком от внутреннего литиевого элемента не более 35 мкА в «спящем» режиме и не более 35 мА в режиме индикации. Переключение из «спящего» режима в режим индикации происходит один раз в 30 с на 4-5 с.

"В дополнение к перечисленным выше функциям счетчик также обеспечивает:
— измерение и индикацию времени наработки с момента первого включения;
— индикацию текущего времени и даты;
— создание часового и суточного архивов с возможностью вывода последних на внешние устройства по каналу RS232/RS485;
— хранение результатов измерений и расчетов в энергонезависимом архиве с возможностью вывода данных из архива на цифровое табло и внешние устройства по каналу RS232/RS485.

В комплект счетчика СГТ16Э-100-К входит входной и выходной переходники, поэтому дополнительные прямолинейные участки до и после счетчика не требуются. Для остальных счетчиков длина прямолинейных участков должна быть 2 Dy до счетчика и 1 Dy после счетчика.
