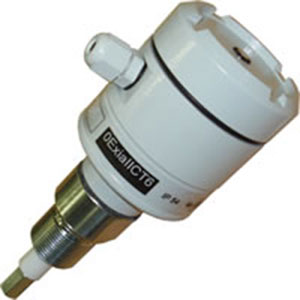

Сигнализаторы уровня РОС-100 / РОС-200 предназначены для контроля уровня электропроводных и неэлектропроводных жидких, твердых (сыпучих) сред, зерна и продук­тов его размола. Обеспечивают сигнализацию «наличия» или «отсутствия» контролируемой среды на установленном уровне.

Сигнализатор представляет собой моноблочную конструкцию и состоит из конструктивно совме­щенных чувствительного элемента (ЧЭ) и преобразователя.
Климатическое исполнение УХЛ.2 по ГОСТ 15150.
Температура окружающего воздуха от минус 45 до плюс 60 0С.
Степень защиты корпуса IP54 по ГОСТ 14254.
По устойчивости к маханическим нагрузкам сигнализатор соответствует группе N3 по ГОСТ Р52931.


Технические данные

• Порог срабатывания, мм, не более: от 10 до 120 в зависимости от установки сигнализатора и свойств контролируемой среды.
• Дифференциал:
  - при вертикальной установке ЧЭ, мм, не более 80
  - при горизонтальной установке ЧЭ, не более диаметр ЧЭ
• Напряжение питания постоянного или переменного (50 Гц) тока, В 220/ 24+20%
• Потребляемая мощность, В.А: не более 2
• Релейный выход (РОС-100(200)Р) - нагрузка на контакты реле:
  - переменный ток до 2,5 А, 250 В
  -- мощность до 100 В. А
  - постоянный ток 2,5 А, 30 В
  -- мощность до 100 Вт
• Бесконтактный выход (РОС-100(200)Б)
  сопротивление нагрузки до 100 Ом
  ток нагрузки до 0,2 А.

Комплектность поставки

• сигнализатор уровня - 1 шт.;
• руководство по эксплуатации - 1 экз.

Пример записи для заказа РОС-100

1. Обозначение сигнализатора по таблице;
2. Тип выхода (Р-релейный, Б-бесконтактный);
3. Напряжение питания,В
4. Длина чувствительного элемента, м, по таб­лице;

Пример записи для заказа РОС-200

1. Обозначение сигнализатора по таблице;
2. Тип выхода (Р-релейный, Б-бесконтактный);
3. Напряжение питания,В
4. Длина чувствительного элемента, м, по таб­лице;

Условное обозначение сигнализа тора	Конструктивное исполнение чувствительного элемента	Длина погружаемой части чувствительного элемента L, м	Параметры контролируемой среды
			Физическое состояние, электрические свойства	Темпе­ ратура, 0С	Рабочее избыточное давление, Рраб, МПа	Относи­тельная диэлектри­ческая проницаемость	Динамическая вязкость, Паю, не более	Размеры гранулы (куска) мм, не более

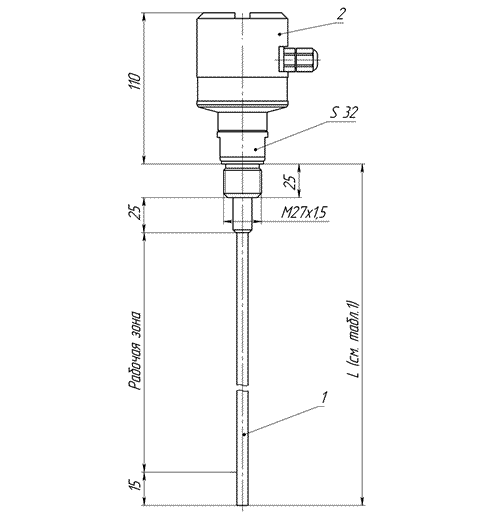

РОС-111(211)	Стержневой неизолированный	0,1; 0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, неэлектропроводная,	-40...+150	до 2,5	2...10	1,0 (для жидких сред)	5
РОС-121(221)	Стержневой изолированный	0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, электропроводная	-40...+150	до 2,5	2...10	1,0 (для жидких сред)	-

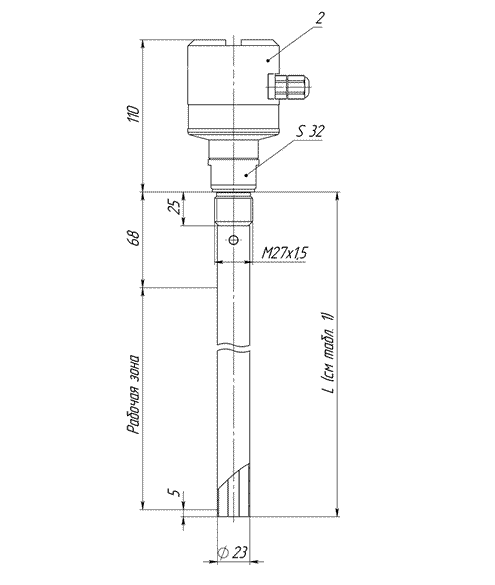

РОС-167 (267)	Цилиндрический (трубчатый) неизолированный	0,1; 0,25; 0,6; 1,0	Жидкая, неэлектропроводная в т. ч. сжиженные газы	-45...+150	до 2,5	1,6...10	1,0...3,0	-
РОС-168 (268)	Цилиндрический (трубчатый) изолированный	0,1; 0,25; 0,6; 1,0	Жидкая, электропроводная	-45...+150	до 2,5	1,6...10	1,0...3,0	-

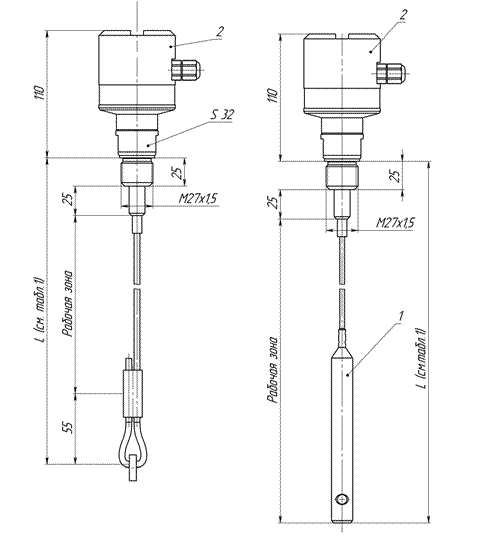

РОС-191 (291)	Тросовый неизолированный	1,0; 1,6; от 2 до 22 с интервалом 0,5 м	Жидкая, сыпучая, неэлектропроводная	-40...+150	-	1,6...10	1,0 (для жидких сред)	5
РОС-193 (293)	Тросовый изолированный	1,0; 1,6; от 2 до 22 с интервалом 0,5 м	Жидкая, сыпучая, электропроводная	-40...+150	-	-	1,0 (для жидких сред)	-



Транспортирование и хранение

Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие датчика-реле уровня требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа – ремонт или замена осуществляется предприятием-изготовителем бесплатно.
