Универсальные контрольно-измерительные колонки — элемент системы электрохимической защиты подземных металлических частей зданий и сооружений. Оборудование устанавливается для контроля качества электрохимзащиты и регулировки показателей.

Сфера применения

Монтаж контрольно-измерительных универсальных колонок осуществляется для коммутации различных силовых и измерительных цепей:

• при измерении защитных и поляризационных потенциалов — от защищаемой конструкции и электродов сравнения;
• при измерении показателей преобразователей, протекторов, выпрямителей через анодные и катодные цепи;
• для подключения контрольно-измерительных приборов при устройстве системы контроля качества антикоррозийной защиты.

Состав оборудования

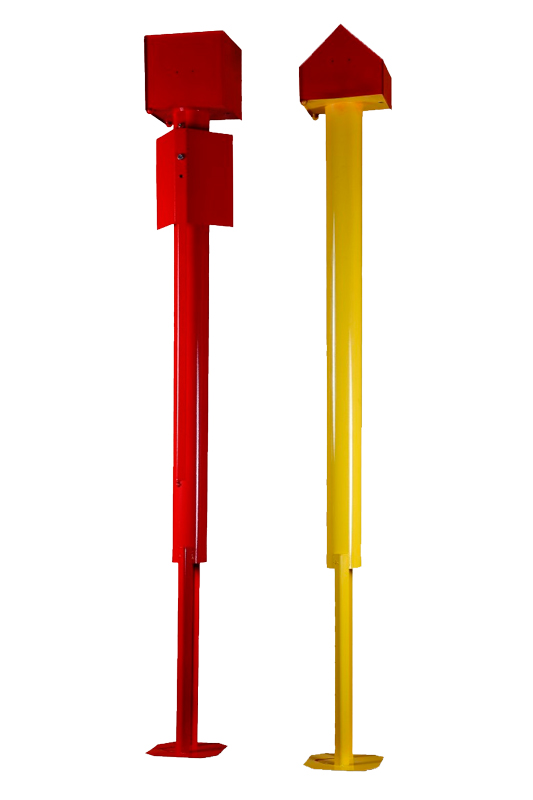

• Универсальная колонка КИП-1 изготавливается из стали
• Универсальная колонка СКИП — из ударопрочного полиэтилена.

Конструктив оборудования состоит из двух основных элементов — стойки из стали или полиэтилена и контрольной площадки — наголовника, к которому с помощью клемм подключаются силовые и измерительные кабели.

• Клеммная площадка защищена съемным колпаком, фиксирующимся с помощью винтового запора, который также выполнен из цветного металла. Под колпаком располагаются зажимы для измерительных кабелей, специальная площадка для расположения мобильного измерительного прибора.
• На наголовнике оборудования смонтирована специальная табличка для нанесения важной информации — порядкового номера колонки, километража, других данных.
• Конструкция клемм, выполненных из цветного металла, обеспечивает плотное прилегание силовых и измерительных кабелей без дополнительного их оконцевания.
